MODELO OSI
En este articulo se explica el paso a paso de una peticion de una URL a un servidor WEB. todo se hace con el modelo OSI.
La herramienta utilizada para este ejecicio es el Packet Tracer.
En este caso se realizo la petición de una Pag Web desde un PC cliente a un Servidor WEB.
En el PC cliente se
digito 192.168.1.254 (URL contenida en
el servidor)
Fuente: Web del Cliente
Destino: Cliente HTTP
EL PC cliente envía la petición al servidor y la respuesta
de este proceso es la visualización de la pagina WEB http://192.168.1.254
en el PC cliente, mandada desde el WEB
SERVER.
Los pasos durante este proceso mediante el modelo OSI (El modelo de Interconexión de sistema abierto
) son los siguientes:
·
CAPA 1
-- FISICA: en este capa esta el Puerto FastEthernet del PC, el cual recibe la
trama
CAPA 2 -- ENLACE DE DATOS: en esta capa, se coloca
como encabezado la
mac física del servidor 0001.96A9.401D y la
mac del PC 0060.47CA.4DEE que es el punto de partida.
El primer proceso en esta capa es la trama de la Direccion MAC de destino,
esta debe concidir con el puerto
receptor de la dirección MAC, la dirección enviada es por
difusión (BROADCAST) , o por multidifusión (MULTICAST).
Despues de esto el
dispositivo desencapsula la PDU (Unidad
de datos del protocolo) de la trama Ethernet.
CAPA 3 –RED: En esta capa actua el protocolo de enrutamiento, se toma
como encabezado la IP solicitada 192.168.1.254
la cual debe ser visualizada en el PC con la IP 192.168.1.1
El paquete contiene la dirección IP del PC (192.168.1.1) , esta debe concidir con el dispositivo o maquina, la cual
tiene la dirección IP o la dirección de difusión. El dispositivo desencapsula el paquete.
CAPA 4 – TRANSPORTE: En esta capa actua el protocolo de
transporte TCP, la fuente se origina desde el Puerto 80 y el destino llega al puerto 1025.
Primero que todo el dispositivo recibe un TCP PUSH +
ACK segmentado en la conexión hacia la IP 192.168.1.254 por el puerto 80
La cabecera TCP contiene varios campos de
un bit booleano conocidos como banderas utilizadas para influir en el flujo de
datos a través de una conexión TCP. Haciendo caso omiso de las banderas CWR y
la CEPE añadido para la notificación de la congestión en el RFC 3168, hay seis
indicadores de control TCP. Cuatro de ellos, se enumeran a continuación, se
utilizan para controlar el establecimiento, mantenimiento y desmontaje de una
conexión TCP, y debe ser familiar para cualquiera que haya realizado el
análisis de paquetes.

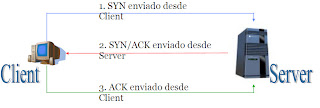

SYN - Inicia una conexión
ACK - Reconoce los datos recibidos
FIN - Cierra una conexión
RST - Aborta una conexión en respuesta a un error.
Lo segundo es el segmento de la información recibida: La
secuencia numero 1 , el ACK (Bandera) numero 102, y la longitud del
paquetes es 374.
Como tercero el TCP segmentado esta
a la espera de una secuencia de un numero.
Como cuarto el TCP esta a
la espera de un numero ACK,El dispositivo
esta a la espera del ultimo
segmento enviado desde el bufer.
Como quinto el TCP tiene
los Procesos útiles de carga de datos.
Como sexto El TCP
reensambla todos los segmentos de datos y los pasa a la capa superior
CAPA 5 – SESION.
CAPA 6 – PRESENTACION
CAPA 7—APLICACIÓN:
El cliente HTTP recibe la replica HTTP desde el servidor. La pagina puede ser visulizada en el
Explorador.
DETALLES
DEL PDU ENTRANTE
Todo comienza en la capa de acceso a la red hay total de 20
Bytes en todo el proceso, los primeros 8 bytes (0-7) son el preámbulo binario
recibido de la señal que llega de la
capa física, en este caso unos (1) y
ceros (0), los siguientes 6 Bytes (8-13) continenen la MAC del PC
origen y los últimos 6 Bytes (14-19)
contienen la MAC del servidor.
En este proceso hay una subdivisión de 4 bytes para la
EtherType 0x800
EtherType es un campo de dos octetos en una
trama Ethernet. Se utiliza para indicar el protocolo que está encapsulado en la
carga de una trama Ethernet. Este campo se definió por primera vez por el
estándar de Ethernet II redes encuadre, y más tarde adaptado para el estándar
IEEE 802.3 Ethernet de red.
EtherType numeración comienza generalmente
a partir de 0x0800. En implementaciones modernas de Ethernet, el campo dentro
de la trama Ethernet se usa para describir la EtherType también puede ser
utilizado para representar el tamaño de la carga útil de la trama Ethernet.
Históricamente, dependiendo del tipo de encuadre Ethernet que estaba en uso en
un segmento de Ethernet, ambas interpretaciones eran simultáneamente válida,
dando lugar a la ambigüedad. Ethernet encuadre v2 considera estos octetos para
representar EtherType mientras que el original IEEE 802.3 consideró que estos
octetos para representar el tamaño de la carga útil en bytes. Con el fin de
permitir que los paquetes que utilizan Ethernet encuadre v2 y paquetes
utilizando el IEEE 802.3 para ser utilizado en el mismo segmento Ethernet, un
estándar unificador (IEEE 802.3x-1997) se introdujo que requiere que los
valores EtherType ser mayor que o igual a 1536 (0x0600). Este valor fue elegido
debido a la longitud máxima (MTU) del campo de datos de una red Ethernet 802.3
fue 1500 bytes (0x05DC). Así, los valores de 1500 (0x05DC) y por debajo para
este campo indican que el campo se utiliza como el tamaño de la carga útil de
la trama Ethernet mientras que los valores de 1536 y por encima de indicar que
el campo se utiliza para representar EtherType. La interpretación de los
valores entre 1500 y 1536, en exclusiva, no está definido [1] El tamaño de la
carga útil de la no-estándar jumbo frames, por lo general del ~ 9000 bytes de
longitud, cae dentro del rango utilizado por EtherType;. Este conflicto se
resuelve mediante la sustitución del valor especial EtherType 0x8870 cuando
alcanzan una longitud de otro modo se utiliza. [2] la pila de red puede
reemplazar este EtherType especial con la longitud real del paquete en
recepción, o cuando se enlaza a la falta de redes Ethernet como FDDI.
El tamaño del paquete esta aproximadamente en unos 13 bytes y los últimos bytes restantes
son para el FSC 0x0
El Frame Check Sequence es un conjunto de bits adjuntos
al final de la trama Ethernet utilizado para verificar la integridad
de la información recibida mediante una "secuencia" de verificación
de trama incorrecta, también conocido como CRC o checksum. En una trama con error de
FCS, es probable que la información del encabezado sea correcta, pero la
checksum que calcula la estación receptora no concuerda con la que adjunta la
estación transmisora al extremo de la trama. Por lo tanto, se descarta la
trama.
Una gran cantidad de errores FCS
provenientes de una sola estación indican, por lo general, una NIC defectuosa
o falla o corrupción en los controladores del software,
o un cabledefectuoso
que conecta esa estación a la red.
Si los errores FCS están asociados con muchas estaciones, por lo general,
pueden rastrearse a la presencia de un cableado defectuoso, una versión
defectuosa del controlador de la NIC, un puerto del hub defectuoso o a ruido inducido en el
sistema de cables.
El protocolo de enrutamiento IP esta compuesto por 32 Bits, la dirección de origen es la 192.168.1.254 y
el destino donde se va a visualizar es el dispositivo con la IP 192.168.1.1
El protocolo de transporte TCP esta compueto por 32 BITS, los primeros 16 llevan el puerto de origen (80) y los ultimos 16 BITS llevan el destino (1025).
Finalmente el servidor HTTP acepta la conexión, luego la
cierra y manda la respuesta al dispositivo solicitante
